ТАЙМЕРЫ, РЕЛЕ, АВТОМАТИКА

Технические характеристики
ОВЕН ПР-КП20
разъем - USB2.0
температурный диапазон - -20,+50
эксплуатируется при относительной влажности - 95% при 35° С (без конденсации влаги)
скорость обмена - 9600
кабели - 1)USB 2.0 типа A-B (1,5м)
2) КС8 (RJ12-RJ12 (1м))
питание - внешний источник питания не требуется
корпус - 66×46×22

ОВЕН ПР-КП10
разъем - СОМ DB9
температурный диапазон - 0..+50
эксплуатируется при относительной влажности - 80% при 35° С (без конденсации влаги)
скорость обмена - 9600
кабели - 1) КС5 (удлинительный)
2) КС8 (RJ12-RJ12 (1м))
питание - внешний источник питания не требуется
корпус - на Din-рейку (36х90х58)

Программирование ОВЕН ПР110/114 возможно только с помощью комплекта для программирования ПР-КП10 или ПР-КП20. Один комплект может быть использован для программирования неограниченного количества программируеммых реле ПР110/114
Без ПР-КП записать программу в прибор невозможно.
В комплект ПР-КПх входит:

Преобразователь ПР-КП10 или ПР-КП20 (не требует внешнего питания).
Кабель КС5 для подключения к COM-порту ПК (для ПР-КП10) или USB 2.0 типа A-B (для ПР-КП20).
Кабель КС8 для подключения к ОВЕН ПР110/114.

Технические характеристики
Номинальное переменное однофазное напряжение питания В - 220/230
Частота сети Гц - 47 – 65
Погрешность измерения температуры при диапазоне измерения от - 10 до +50°С - 1
Погрешность измерения температуры в диапазоне измерения от -55 до -10 °С и
от +50 до +80 °С - 2
Диапазон регулирования температуры (с интервалом 0,1 °С) - -10 … +90
Гистерезис по температуре (с интервалом 0,1 °С) - 0,1 …30
Диапазон регулирования порога срабатывания:
–по минимальному напряжению В - 120-210
–по максимальному напряжению В - 230-320
Фиксированное время срабатывания по Umах, секунд - 1
Фиксированная задержка отключения по Umin, секунд - 7
Фиксированное время срабатывания при снижении напряжения ниже 120 В секунд - 0,12
Фиксированное время срабатывания при импульсном повышении напряжения более
450 В при длительности импульса более 1 мс, секунд, не более - 0,02
Погрешность определения порога срабатывания по напряжению, не более В - 3
Гистерезис возврата по напряжению В - 5
Минимальное напряжение, при котором сохраняется работоспособность (действующее
значение) В - 120
Максимальный коммутируемый ток при активной нагрузке А - 16
Максимальное напряжение, при котором сохраняется работоспособность
(действующее значение) В - 320
Мощность подключаемой нагрузки (не более) - 3,6 кВт
Потребляемая мощность при неподключенной нагрузке, Вт, не более - 1,3
Масса, кг, не более - 0,16
Габаритные размеры НхВхL - 122х61х76 мм.
Длина кабеля внешнего датчика 1,8 м.

Паспорт (PDF, 6008.23 КБ)

Технические характеристики
Номинальный ток - 16А
Напряжение - 230В
Аналоговый таймер
Для управления - освещением, отоплением, вентиляцией, бытовыми приборами.
Достоинства - экономия энергии и повышенный комфорт. Программирование - при помощи несъемного коммутационного рейтера. Время коммутации:15 минут для суточного таймера,2 часа для недельного таймера.

Описание файла (PDF, 456.48 КБ)

Технические характеристики
Рабочее напряжение - 230/400 V AC
Номинальный ток- 0,5 A
Характеристика отключения - B
Стойкость к короткому замыканию - 6 kA
Напряжение изоляции - 500 V
Количество полюсов - 1
Количество модулей(17,5мм) - 1
Частота - 50/60 Hz
Клемма - винт
Момент затяжки - 2,8 Nm
Многожильный проводник пл. попер. сечения - 4-70 мм 2
Одножильный проводник пл. попер. сечения - 4-70 мм 2
Общая потеря мощности при номинальном токе - 3 W
Срок службы, электрический - 10000
Срок службы, механический - 20000
Рабочая температура - от -20 до 50 ° C
Температура хранения - от -40 до 80 ° C

Технические характеристики
Параметр - RS-407B
Напряжение питания - 230 В 50 Гц
Максимальный коммутируемый ток - <5A
Контакт - Тип 1Z (1 замыкающий)
Сигнализация приема/программирования - красный светодиод
Сигнализация положения контакта - зеленый светодиод
Потребляемая мощность - 0,8 Вт
Диапазон рабочих температур -25 - /+50º С
Габариты - Ø 55 мм, Н23
Монтаж в монтажн. коробке

Бистабильное радиоуправляемое реле RS-407B служит для дистанционного управления воротами, ролетами, освещением, оснащения сигнализационных (охранных) систем и т.д.
Система дистанционного управления состоит из передатчика (пульт управления в виде брелка или передатчика, монтируемого в монтажной коробке) и приёмника (электронного реле).
Существует возможность взаимодействия нескольких передатчиков с одним приёмником и наоборот.
Нажатие кнопки пульта управления приводит к отправке импульса, содержащего кодированный сигнал, на приемник.
Пульт управления защищен от прерывания передачи данных, после отпускания кнопки управления.
Благодаря этому, даже кратковременная активация функции передачи, приводит к полной передачи данных.

Передача данных с пульта управления сигнализируется миганием красного светодиода на пульте управления.
В момент распознания сигнала, приемник изменит положение контактов на противоположное.

Технические характеристики

Вольтметр имеет память событий
Напряжение питания - от измеряемой цепи 20-450 В, 50 Гц
Потребляемая мощность - не более 1.5 Вт
Диапазон измерения напряжения переменного тока 20—450 В

Класс точности - 1
Способ крепления - на DIN-рейку или монтажную плату
Диапазон рабочих температур от -25°C до +55°C
Степень защиты - IP20
Габаритные размеры - 18×93×62 мм
Изготовитель - «Меандр» Россия

паспорт (PDF, 503.8 КБ)
схема подключения (Jpeg, 27.08 КБ)

Описание

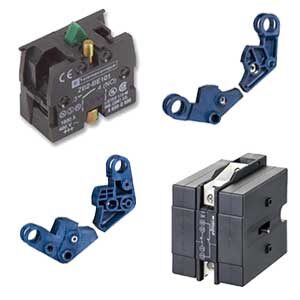

Принадлежности для импульсных реле
Вспомогательные контакты
Крепится к левой стороне импульсного реле или контактора CX³ (с или без вспомогательного устройства управления)
На одно импульсное реле устанавливается не более двух вспомогательных контактов
Предназначены для сигнализации коммутационного положения контактов главной цепи реле

Технические характеристики
Вспомогательный контакт
Iмакс - 5 А
Напряжение - 250 ВA
Тип контактов - 1 Н.О+1 Н.З.
Число модулей - 0,5
Номинальный ток - 16 А
Тип контактов - 4 H.O.
Число модулей - 2
Вес - 53 г
Объем - 0,198 дм3

Технические характеристики

Тип изделия - Контактор
Количество силовых НО контактов - 3
Номинальный ток А - 9
Номинальная мощность электродвигателя КВт - 4
Количество силовых полюсов - 3
Способ монтажа - Din-рейка/монтажная плата

Род тока катушки управления - AC
Напряжение катушки управления В - 220
Глубина мм - 74
Степень защиты - IP20
Количество НЗ контактов - 1

Номинальное напряжение В - 690
Кол-во циклов - 10 000 000
Максимальное сечение подключаемого кабеля мм2 - 4
Номинальный рабочий ток, А - 22
Масса,кг - 0.326
Высота мм - 74
Ширина мм - 44

Технические характеристики

Номин напряжение питания цепи управ - 230 В
Номин рабочий ток - 40 А
Тип подключения вспомогательных цепей - Винтовое соединение
Кол-во вспомогательных норм замкнутых-НЗ конт - 1
Кол-во вспомогательных норм разомкнутых-НО конт - 1

Номин раб напряжение переменного тока Ue - 230; 400; 660 В
Номин напряжение изоляции Ui - 660 В
Номин импульсное напряжение - 6 кВ

Макс кратковременная нагрузка - 720 А
Мех износоустойчивость - 10.0 млн ком циклов
Кол-во дополнительных контактов - 2
Степень защиты - IP20
Тип монтажа - Монтажная панель/плата
Температура эксплуатации - -25/+50 °C
Ширина - 75.0 мм
Высота - 128.0 мм
Вес - 1,4 кг

Технические характеристики

Тип изделия - Контактор
Номинальный ток А - 6
Количество силовых полюсов - 3
Степень защиты - IP20
Исполнение - Нереверсивное
Род тока катушки управления - АС
Напряжение катушки управления В - 220
Номинальная мощность электродвигателя КВт - 2.2

Напряжение В - 400
Номинальное напряжение управления В - 220
Количество НЗ контактов - 1
Количество силовых НО контактов - 3
Способ монтажа - Din-рейка/монтажная плата

Количество НО контактов - 0
Количество силовых НЗ контактов - 0
Способ подключения - Винтовое соединение
Тип напряжения управления - АС
Масса кг 0.3
Глубина мм - 80
Высота мм - 74
Ширина мм - 45
Максимальное сечение подключаемого кабеля мм2 - 4

Технические характеристики
Напряжение питания - 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более - 6
Количество аналоговых входов - 2
Время опроса одного входа
термометры сопротивления, с, не более - 0,8
термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более - 0,4
Предел основной приведенной погрешности при измерении:
термоэлектрическими преобразователями % - +0,5
термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока % - +0,25
Напряжение встроенного источника питания В - 24 ±3
Ток встроенного источника питания, мА, не более - 50
Интерфейс связи с компьютером - RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек - 115200
Протокол связи, используемый для передачи информации
Степень защиты корпуса - IP20 со стороны передней панели
- IP00 со стороны клеммной колодки
Габаритные размеры прибора, мм - (63х110х73)±1
Масса прибора, кг, не более - 0,5


МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, контроллеры ОВЕН ПЛК и т.п.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Технические характеристики
Напряжение питания - 50-450 В; 50 Гц
Максимальный ток контактов реле (AC1) - 2х8 А
Контакт - 2NO/NC
Диапазон контролируемой мощности - 3-30 кВт
Дискретность установки мощности, грубо - 3 кВт
Дискретность установки мощности, точно - 0,25 кВт
Задержка отключения при перегрузке по мощности (Toff) - 1-240 cек.
Задержка повторного включения нагрузки (Тon) - 2-3600 cек.
Время отключения при:
- падении напряжения ниже 160 В - 5 cек.
- повышении напряжения более 260 В - 0,1 cек.
- перегрузке по току
по токовременной характеристике
Диапазон рабочих температур - от -25 до +50 °С
Диаметр сквозных отверстий измерительных цепей - 10,5 мм
Степень защиты - IP20
Габариты (Ш×В×Г) - 70x90x65 мм
Тип корпуса - 4S

Назначение
Однофазный ограничитель мощности ОМ-1 многофункциональный, 3-30 кВт, возможно ограничение мощности от 1,5 кВт предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 1-х фазных сетях.

Принцип работы
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока, вычисляет действующее значение потребляемой мощности в фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОМ-1 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через контактор. Исполнительное реле ограничителя управляет катушкой контактора. Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе). Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась. ОМ-1 отключает нагрузку от сети питания на 10 минут. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за время не более 0,1 сек. первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут. В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности.

Паспорт (PDF, 1844.66 КБ)
