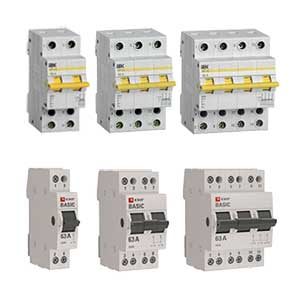

РУБИЛЬНИКИ, ПЕРЕКЛЮЧАТЕЛИ

Технические характеристики

Номинальное рабочее напряжение В - AC230/400
Максимальный рабочий ток А - 40
Номинальная частота тока сети Гц - 50/60
Напряжение постоянного тока на один полюс, не более В - 48
Электрическая износостойкость, не менее циклов 10000
Механическая износостойкость, не менее циклов 30000

Число полюсов - 1
Потребляемая мощность, не более ВА - 0
Диапазон рабочих температур ⁰C -40...+50
Температура хранения ⁰C -40...+70
Степень защиты - IP20
Максимальное сечение провода мм² - 16
Режим работы - круглосуточный
Масса одного полюса, не более кг - 0,052

паспорт (PDF, 698.46 КБ)
схема подключения (Jpeg, 24.4 КБ)

Тип включения или отключения: Выключатель-разъединитель на 2 направления
Количество полюсов: 3
Номин ток: 63 А
Номин раб напряжение: 690/400 В
Тип напряжения: Перемен./постоян. (AC/DC)
Степень защиты - IP: IP20
Частота сети: 50 Гц
Номин импульсное выдерживаемое напряжение: 8 кВ
Номин кратковрем выдерж в течении 1 с ток Icw: 1500 А
Мех износостойкость: 10000 циклов
Электр износостойкость: 7500 циклов
Макс поперечное сечение проводника: 35 мм²
Диапазон рабочих температур: -25…+40 °C
Категория применения: АС-22
Номин раб напряжение DC: 440/230 В
Высота: 100 мм
Ширина: 141 мм
Глубина: 87 мм

Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.

Удобный монтаж/демонтаж на DIN-рейку.
Три фиксированных положения рукоятки.
Высокие номинальные токи: до 125А.
Удлиненная рукоятка для удобства переключения в комплекте.
Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.

Технические характеристики

Номинальное рабочее напряжение В - AC230/400
Максимальный рабочий ток А - 40
Номинальная частота тока сети Гц - 50/60
Напряжение постоянного тока на один полюс, не более В - 48
Электрическая износостойкость, не менее циклов 10000
Механическая износостойкость, не менее циклов 30000

Число полюсов - 2
Потребляемая мощность, не более ВА - 0
Диапазон рабочих температур ⁰C -40...+50
Температура хранения ⁰C -40...+70
Степень защиты - IP20
Максимальное сечение провода мм² - 16
Режим работы - круглосуточный
Масса одного полюса, не более кг - 0,052

паспорт (PDF, 698.46 КБ)
схема подключения (Jpeg, 31.12 КБ)

Тип включения или отключения: Выключатель-разъединитель на 2 направления
Количество полюсов: 3
Номин ток: 80 А
Номин раб напряжение: 690/400 В
Тип напряжения: Перемен./постоян. (AC/DC)
Степень защиты - IP: IP20
Частота сети: 50 Гц
Номин импульсное выдерживаемое напряжение: 8 кВ
Номин кратковрем выдерж в течении 1 с ток Icw: 1500 А
Мех износостойкость: 10000 циклов
Электр износостойкость: 7500 циклов
Макс поперечное сечение проводника: 35 мм²
Диапазон рабочих температур: -25…+40 °C
Категория применения: АС-22
Номин раб напряжение DC: 440/230 В
Высота: 100 мм
Ширина: 141 мм
Глубина: 87 мм

Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.

Удобный монтаж/демонтаж на DIN-рейку.
Три фиксированных положения рукоятки.
Высокие номинальные токи: до 125А.
Удлиненная рукоятка для удобства переключения в комплекте.
Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.

Технические характеристики

Номинальное рабочее напряжение В - AC230/400
Максимальный рабочий ток А - 40
Номинальная частота тока сети Гц - 50/60
Напряжение постоянного тока на один полюс, не более В - 48
Электрическая износостойкость, не менее циклов 10000
Механическая износостойкость, не менее циклов 30000

Число полюсов - 4
Потребляемая мощность, не более ВА - 0
Диапазон рабочих температур ⁰C -40...+50
Температура хранения ⁰C -40...+70
Степень защиты - IP20
Максимальное сечение провода мм² - 16
Режим работы - круглосуточный
Масса одного полюса, не более кг - 0,052

паспорт (PDF, 698.46 КБ)
схема подключения (Jpeg, 46.14 КБ)

Тип включения или отключения: Выключатель-разъединитель на 2 направления
Количество полюсов: 3
Номин ток: 100 А
Номин раб напряжение: 690/400 В
Тип напряжения: Перемен./постоян. (AC/DC)
Степень защиты - IP: IP20
Частота сети: 50 Гц
Номин импульсное выдерживаемое напряжение: 8 кВ
Номин кратковрем выдерж в течении 1 с ток Icw: 2500 А
Мех износостойкость: 10000 циклов
Электр износостойкость: 7500 циклов
Макс поперечное сечение проводника: 70 мм²
Диапазон рабочих температур: -25…+40 °C
Категория применения: АС-22
Номин раб напряжение DC: 440/230 В
Высота: 100 мм
Ширина: 141 мм
Глубина: 87 мм

Выключатели-разъединители модульные ВРМ IEK предназначены для коммутации смешанных и индуктивных нагрузок в цепях переменного тока, а также для переключения на резервное питание электрических цепей переменного тока.

Удобный монтаж/демонтаж на DIN-рейку.
Три фиксированных положения рукоятки.
Высокие номинальные токи: до 125А.
Удлиненная рукоятка для удобства переключения в комплекте.
Возможность использования совместно с переходником и выносной рукояткой для управления через дверь.

Технические характеристики
Бренд - EKF
Номинальное напряжение - В230
Количество полюсов - 1
Тип включения - Переключатель на 2 направления
Степень защиты - IPIP20
Номинальный ток - А63
Тип изделия - Переключатель
Класс напряжения - AC (перемен.)
Тип лампы - Не применимо
Кратность упаковки1
Вес, г 73,00
Ширина см1,8
Длина см8,5
Высота см7,7

Технические характеристики
Номинальный ток А - 40
Количество силовых полюсов - 3
Степень защиты - IP20
Род тока - Переменный/Постоянный (AC/DC)
Вид рукоятки - Несъемная
Исполнение рукоятки - Несъемная
Тип изделия - Рубильник
Исполнение - С рукояткой
Напряжение В - 750
Наличие дополнительных контактов - Нет
Наличие дугогасительной камеры - Нет
Номинальный ток AC 21 (А) до 690В - 40
Номинальный ток AC 22 (А) до 690В - 40
Номинальный ток AC 23 (А) до 415В - 23
Номинальный ток AC 23 (А) до 440В - 23
Номинальный ток AC 23 (А) до 690В - 12

Технические характеристики
Высота мм - 77
Ширина мм - 36
Тип изделия - Переключатель
Глубина мм - 85
Способ монтажа - Din-рейка
Цвет - Серый
Номинальное напряжение В - 400
Исполнение - Внутреннее
Степень защиты IP20
Количество НО контактов - 1
Масса кг 0.147

Технические характеристики
Основная ЕИ - Штука
Номинальный ток длительной нагрузки Iu - 63 А
Количество полюсов - 3
С блокировкой - Да
Максимальное номинальное рабочее напряжение Ue переменного тока AC - 750 В
Тип присоединения главной электрической цепи - Винтовое соединение
Степень защиты (IP) лицевой стороны - IP20
Конструктивное исполнение - Встроенное устройство втычного исполнения

Технические характеристики
Тип изделия - Переключатель
Глубина, мм - 85
Способ монтажа - Din-рейка
Цвет - Серый
Номинальное напряжение В - 400
Масса, кг 0.22

Технические характеристики
Основная ЕИ - Штука
Номинальный ток длительной нагрузки Iu - 80 А
Количество полюсов - 3
С блокировкой - Да
Максимальное номинальное рабочее напряжение Ue переменного тока AC - 750 В
Тип присоединения главной электрической цепи - Винтовое соединение
Степень защиты (IP) лицевой стороны - IP20
Конструктивное исполнение - Встроенное устройство втычного исполнения
